概述

南通聯振重工機械有限公司生產的GZD系列慣性振動給料斗是兼有破拱、給料、關閉三種功能的設備。GZD系列慣性振動給料斗廣泛應用于煤炭、電力、機械、化工、建材、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物料料倉破拱、給料、關閉等作業。

慣性振動給料斗特點

• 兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出。
• 給料量可調，易于實現單機或群機自動控制，排料過程中無物料粒度偏析，并有一定的混合作用。
• 結構簡單，安裝操作簡便；運行可靠，維修方便。
• 重量輕、耗電少、運行費用低、隔振好、磨損少、噪音低。
• 安裝高度低，可取代料倉錐體或部分錐體，不需要基礎和附加裝置。
• 密封性好，實現封閉給料，無需局部除塵或防毒。

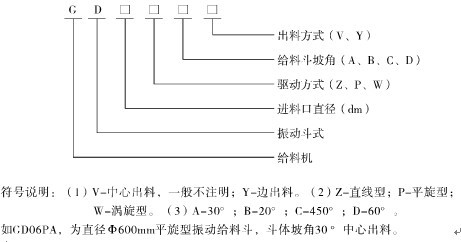

型號說明

技術參數

型  號	直 徑	生產率	糧倉直徑	糧倉容量	電動功率	振動頻率	電壓	重量
	（mm）	（t/h）	（mm）	（m3）		（r/min）	（v）	（t）
GD06PA	600	30~40	900~1200	5~15	0.25	1450	380	0.13
GD10PA	1000	40~80	1500~2000	10~50	0.75	960	380	0.38
GD12PA	1200	40~80	1800~2400	30~60	1.1	960	380	0.52
GD15PA	1500	40~80	2250~3000	50~100	1.5	960	380	0.87
GD20PA	2000	80~150	3000~4000	80~160	2×1.1	960	380	1.1
GD25PA	2500	80~150	3600~5000	100~120	2×1.5	960	380	1.65

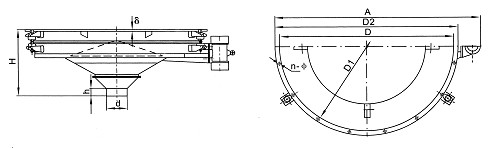

結構示意圖

型 號	D	D1	D2	d	A	h	H		N	外形尺寸
										A×D2×H
GD06PA	600	640	680	180	1068	50	424	10	12月13日	1068×680×430
GD10PA	1000	1070	1130	200	1663	60	600	12	13-18	1663×1130×600
GD12PA	1200	1290	1350	200	1890	60	620	12	16-20	1690×1350×620
GD15PA	1500	1590	1670	300	2040	60	815	12	18-22	2040×1670×815
GD20PA	2000	2090	2170	300	2820	60	1000	16	24-22	2820×2170×1000
GD25PA	2500	2590	2650	300	3430	65	1200	16	30-22	3430×2650×1200

慣性振動給料斗的控制

慣性振動給料斗的控制采用反接制動電氣控制箱。該控制箱可使用振動給料斗在短時間內迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的。
